सीएनसी स्टील पट्टी झुकने केन्द्र मिसिन

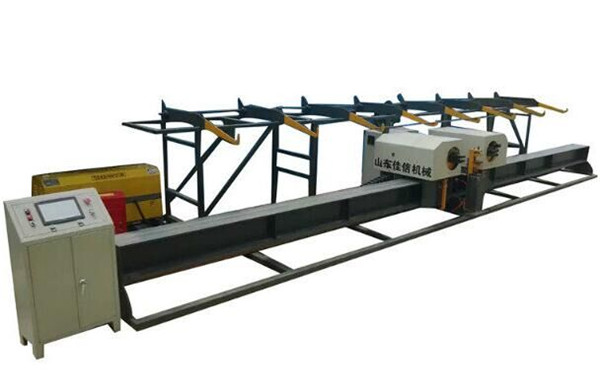

सीएनसी स्टील बार बेंडिंग सेन्टर मिसिन

1. सरल अपरेसन, स्वचालित लम्बाइको माप, स्वचालित मोडिङ र छिटो प्रोटोटाइप।

2. प्रोसेस लम्बाइ र कोण बीचको दूरी समायोजन गर्न सजिलो छ।

3. कम्प्यूटर प्रोग्रामिंग, सैकड़ों ग्राफिक्स भण्डारण गर्न सक्छ।

4. दुई तरिका बुद्धिमानी मोबाईल मोबाईलले 12 टाउको आलोचना गर्न सक्छ।

5. उत्पादन क्षमता उच्च छ। औसत दैनिक प्रसोधन क्षमता 5500/1 व्यक्ति हो, जुन 22 कार्यकर्तालाई बदल्न सक्छ, जुन पारंपरिक प्रविधि उपकरणको 10 भन्दा बढी पटक हुन्छ।

6. उपकरण लगानी सानो छ, समाप्त उत्पादन प्रोसेसिंग त्रुटि सानो छ, र श्रम लागत कम हुन्छ।

7. उपकरण ग्याँस स्रोत आपूर्ति गर्न एयर वायु पम्पसँग सुसज्जित छ।

बुद्धिमान इस्पात पट्टी को मोरङ केन्द्र को प्रक्रिया प्रवाह को ब्लक चित्र:

सीधा पट्टी रबड फिडिंग तंत्र को श्रृंखला हस्तांतरण बफर तंत्र मोबाइल स्टील पल्ट स्वत: झुकाव मिसिन (बाँया), इस्पात पल्ट को स्वत: क्लाइम्पिंग तंत्र, मोबाइल स्टील पल्ट स्वचालित झुकाव मिसिन (दायाँ) तैयार उत्पादनहरु को मैन्युअल संग्रह

कार्य सिद्धान्त:

बाँया र दायाँ दुई स्टील पट्टी स्वत: मोन्डिंग मशीनहरू दुई चर कर्षण तंत्र मा मोटर्स र जंजीरों को सम्बन्धित चर चर आवृत्ति को द्वारा संचालित गरिन्छ, र क्रमशः उनको सम्बन्धित शून्य पदहरुमा आवंटित गरिन्छ। जब स्टील पट्टी तुलसी हुनु आवश्यक हुन्छ, स्टील पट्टीलाई चेन्जर ट्राफिक बफर तंत्र द्वारा ड्रप हुकमा पठाइएको छ, र इस्पात पट्टी मैन्युअल रूपले दुई स्वचालित झुकाउने मिसिनको स्थिति पट्टिमा राखिएको छ। इस्पात पट्टी कडा यन्त्र द्वारा क्लम्पप गरिएको छ, र नियन्त्रण प्रणाली नियन्त्रण प्रणाली सुरु हुनेछ, ताकि दुई-मार्ग कर्षण तंत्र को आवृत्ति रूपांतरण ब्रेकले दुई इस्पात सलाखहरू स्वचालित रूपमा मोडिन्छ। झुकाउने मेमोरी स्वचालित रूपमा इस्पात पट्टीको बाक्लो भागमा सारियो; बाँया र दाँया दुई इस्पात पट्टीको झन्झट धुरी स्वचालित मोन्डिङ मशीनहरू मोडाई बनाउन पूरा गर्न निर्देशन अनुसार लम्बाइन्छ। इस्पात पट्टी को मोरङ बनाएर पछि माथि पूरा भएको छ, दुई-मार्ग कर्षण तंत्रले दुई इस्पात पट्टी स्वत: झुक्याउने मिसिनलाई स्वचालित रूपले इस्पात पट्टीको तुरुन्त आकारको स्थितिमा सार्नको लागि ड्राइव गर्दछ। कडा यन्त्रले इस्पात पट्टीलाई क्लैंप गर्दछ र इस्पात पट्टीको पूर्ण झुकाव सम्म इस्पात पट्टीमा झुक्याउने कार्य दोहोरिन्छ, क्लम्पिंग म्याकर्मिले इस्पात पट्टीलाई पराजित गर्दछ र मैनुअल बनाइनेछ। समाप्त गरिएको स्टील पट्टी बाहिरिएको छ।

इस्पात पट्टीको झुक्याउने प्रक्रिया पूरा भएपछि, माथिको कार्य दोहोर्याउनुहोस्।

मोडेल

GW-32

बेंड क्षमता

रिबर व्यास

बन्ड कोण

6-28 मिमी

+ 180 °

-120 °

32mm

+ 90 °

-90 °

हेड हिँड्ने गति (एम / एस)

0.6

कोण सटीकता (डिग्री)

± 0.5

गति गति (° / s)

60

लम्बाई सटीकता (mm / m)

± 1

मिनी रिबार लम्बाइ (मिमी)

470

मिनी साइड बार लम्बाइ (मिमी)

90

पावर (किलोवाट)

15

आयाम (एल * डब्ल्यू * एच)

12m * 2.1m * 1.6m

वजन (टी)

5

क्षमता

व्यास (मिमी)

10 12 14 16 20 22 25 28 32

टुक्राहरू

6  5  4  4  3 2  2  1  1

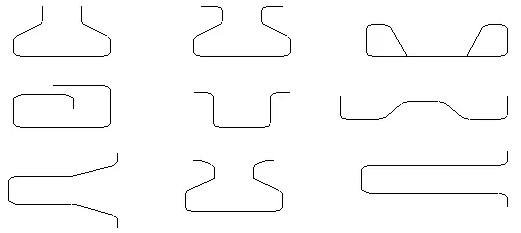

एक तरिका मा मोडा उदाहरण

उल्टो दृश्यात्मक दृष्टान्त

द्रुत विवरणहरू

दशा: नयाँ
उत्पत्तिको स्थान: शेडोंग, चीन (मुख्य भूमि)
ब्रान्ड नाम: JIAXIN
मोडेल संख्या: GW-32
मिसिन प्रकार: झुक्याउने मेसिन
कच्चे माल: स्टील बार
सामाग्री / धातु प्रसंस्करण: कार्बन इस्पात
पावर: सीएनसी, 15 कि.मी.
स्वचालन: स्वचालित
थप सेवाहरू: मोरङ
प्रमाणन: आईएसओ 9001: 2000, ISO 9001: 2008
उत्पादन नाम: GW32 सीएनसी स्टील बार बेंडिंग सेन्टर मिसिन
प्रकार: रबड झुकाव
रङ: निलो र पहेंलो
वजन: 5000 किग्रा
बन्डिङ गति: 0.6m / s
बेंडिंग प्रेसिजन: ± 0.5 °
आयाम: 12000 * 2100 * 1600mm
बेंड लम्बाई: ± 1 मिमी
बिक्री पछि सेवा: सेवाको लागि उपलब्ध इन्जिनियरहरू
